Переход к беспроводным сетям 802.11n

А. Горнак
Технический директор
ООО «Новые Системы Телеком»
/Опубликовано в журнале «Технологии и средства Связи» № 2 за 2008 год./

802.11n — принятый к ратификации IEEE стандарт, который будет определять радиотехнологию для клиентских устройств и точек доступа и позволит поднять производителность Wi-Fi сетей (в среднем пропускную способность в 5 раз, дальность связи в 2 раза). 802.11n рассматривается как первый технологический прорыв в области беспроводных локальных сетей с момента принятия стандартов 802.11 a/g.


Несмотря на то, что окончательная версия стандарта 802.11n ожидается в 2009 году, это не мешает производителям выпускать устройства на его основе. Для обеспечения совместимости выпускаемого оборудования и обратной совместимости с уже существующим Wi-Fi оборудованием Wi-Fi Alliance реализует программу сертификации оборудования на соответствие второй версии проекта (draft 2.0) стандарта 802.11n. Цель программы — снять все вопросы, касающиеся будущей совместимости оборудования 802.11n: оборудование, купленное сегодня и соответствующее 802.11n draft 2.0 будет совместимо с финальной спецификацией или будет программно обновляться для соответствия стандарту. Этот подход призван содействовать внедрению новых продуктов не дожидаясь принятия 802.11n.

Технология 802.11n draft 2.0

Рассмотрим технологические нововведения, которые включены в 802.11n draft 2.0 и будут поддерживаться в 802.11n.

Основное из них — использование радиотехнологии MIMO ( Multiple-Input Multiple-Output), которая обозначает способность оборудования обрабатывать множество входящих и исходящих потоков данных.

MIMO использует технику пространственного мультиплексирования и несколько антенн, которые посылают и принимают сигналы одновременно. При передаче двух пространственных потоков данная методика может удвоить пропускную способность беспроводного канала. Она способна работать в сложной радиочастотной обстановке которая может включать различные препятствия, создающие многолучевую интерференцию, что, в свою очередь, является причиной эха и мертвых зон.

MIMO преодолевает эти проблемы извлекая информацию из всех сигналов принимаемых ее антеннами и реконструируя эту информацию в один «супер сигнал». Этот подход обеспечивает увеличенную дальность и пропускную способность и устраняет многие проблемы передачи сигнала, которые характерны для систем 802.11 a/b/g.

MIMO также работает с 802.11a/b/g клиентами и предприятиям нет необходимости закупать и устанавливать специальные WLAN карты.

В этом случае MIMO не увеличит скорость существующих систем 802.11 a/b/g, но обеспечит лучшую пропускную способность через сеть. Обычно проектировщики Wi-Fi сетей оценивают какую площадь будет покрывать заданная точка доступа на наибольшей и на наименьшей скорости данных. Так, на скорости 54 Мбит/с, точка доступа 802.11a/b/g MIMO увеличивает покрытие на 35% по сравнению с точкой доступа без MIMO. На 6 Мбит/с увеличение покрытия составляет 330%. Это означает, что пользователи будут иметь лучшую пропускную способность поверх большей области и предприятия могут разворачивать меньше точек доступа для покрытия эквивалентной площади, уменьшая стоимость оборудования.

Другие отличительные технологические особенности нового стандарта:

  • реализация механизма агрегации кадров и подтверждения приема для блока кадров. Это обеспечивает до 100% (в зависимости от типа трафика) повышение пропускной способности канала по сравнению с 802.11 a/g.
  • опционально предусматривается возможность удвоения полосы радиоканала до 40 МГц, что также удваивает пропускную способность.
  • повышение эффективности OFDM, за счет увеличения числа поднесущих до 52 вместо 48, что повышает скорость передачи данных в одном потоке приблизительно на 20%.
  • опционально возможно уменьшение т.н. «защитного интервала», который в OFDM предшествует передаче следующего символа, с 800нс до 400нс, что дает еще 10% прирост производительности.

Кроме MIMO, все перечисленные нововведения несовместимы с существующим Wi-Fi оборудованием 802.11 a/b/g.

Для решения проблемы совместимости в 802.11n draft 2.0 предусмотрен специальный режим работы беспроводных станций, который включается если поблизости обнаружены традиционные Wi-Fi устройства или сети. В этом режиме, станция, прежде чем использовать протоколы 802.11n, передает в понятном для остального оборудования формате пакеты с информацией о времени, в течение которого она собирается занимать среду передачи, что позволит традиционным станциям определить, как долго они должны воздерживаться от передачи своих данных.

Таким образом, сертифицированные 802.11n draft 2.0 продукты можно постепенно внедрять в существующие WLAN или использовать рядом, построенные на базе этих продуктов сети.

Решения 802.11n для предприятий

Приложения для предприятий, которые позволяет поддерживать технология 802.11n включают VoIP поверх WLAN, беспроводные видеонаблюдения и корпоративное потоковое видео, службы основанные на местоположении, мобильные коммуникации предприятия.

Помимо таких требований к беспроводной сети предприятия, как обеспечение безопасности, управление радиопокрытием, поддержка мобильности, технология 802.11n будет предъявлять повышенные требования к пропускной способности сети. Так как большинство Wi-Fi сетей на предприятиях разворачивается с использованием централизованной архитектуры, то контроллер беспроводного доступа, пропуская через себя весь беспроводной трафик, становится в этом случае узким местом.

Эффективный способ решения этой проблемы без проведения дорогостоящей модернизации инфраструктуры предлагает компания Bluesocket.

Bluesocket производит линейку контроллеров и точек доступа BlueSecure для беспроводных сетей различного масштаба. Предлагая путь миграции к беспроводным сетям 802.11n Bluesocket выводит на рынок новую точку доступа и модернизирует архитектуру сети для того, чтобы она соответствовала новому уровню производительности и новым приложениям.

Новая точка доступа BSAP-1800 использует 2-е поколение MIMO антенн и полностью соответствует спецификациям 802.11n draft 2.0. BSAP-1800 включает два 802.11n радиоинтерфейса, встроенный антенный массив с возможностью подключения внешних антенн и GigE порт для поддержки 2 × 150Mbps потоков, предоставляя лидирующее на рынке покрытие и пропускную способность. Точка доступа BSAP-1800 также поддерживает стандарт 802.3af с питанием только от одного порта Ethernet, что также в лучшую сторону отличает ее от конкурентных решений.

Новая архитектура Bluesocket разделяет плоскости данных и управления в централизованно управляемой беспроводной сети. Контроллер замыкает на себе служебную информацию которая относится к управлению радиопокрытием, отслеживанию хэндовера и роуминга, к безопасности сети. Данные пользователей разделяются в сети. Определенные порции беспроводного трафика от приложений, акцентированных на безопасности, будут туннелироваться к BlueSecure контроллерам, в то время как продвижение данных от других приложений, в частности, чувствительных к задержкам, может быть реализовано на основе распределенной коммутации по всей границе (Edge-to-Edge — E2E) беспроводной сети минуя контроллеры (Рис. 1.). Этот подход поддерживает ожидаемую производительность 802.11n, значительно разгружая контроллер и обеспечивая оптимальное соотношение безопасности, управляемости и качества обслуживания. Возможность определять направление продвижения данных усиливается дизайном точек доступа BlueSecure, позволяя определенные функции, такие как контроль доступа (802.1x), балансировка нагрузки и QoS выполнять на точке доступа вместо сетевого контроллера.

Готовое к поддержке 802.11n семейство контроллеров BlueSecure компании Bluesocket и E2E архитектура позволяют пользователям легко переходить от сегодняшнего WLAN окружения к сетям 802.11n и появляющимся мобильным приложениям без архитектурных изменений и необходимости проведения дорогостоящей модернизации инфраструктуры.

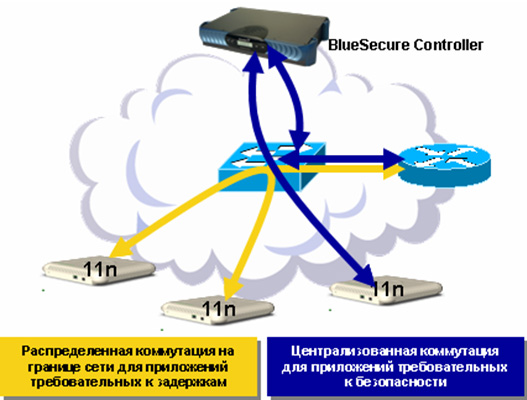

Рис. 1. Архитектура Bluesocket Edge-to-Edge.
