Применение мультисервисных сигнальных шлюзов PacketStar PSAX

Стандартные услуги ЛВС


Популярность оказания услуг доступа на базе локальных вычислительных сетей постоянно растет, что обусловлено стремлением операторов избежать сложностей, связанных с организацией территориально-распределенных сетей и возможностью без существенных затрат расширить полосу пропускания. Установленные в центральном офисе и удаленных точках корпоративной сети шлюзы PacketStar PSAX 1000 являются идеальным средством для быстрой реализации высокоскоростных услуг ЛВС. С точки зрения клиента вся сеть представляется как расширенная ЛВС, а для поставщика услуг система PSAX 1000 является отдельной точкой входа в открытую сеть, привычную для клиента и удобную для оператора. Шлюз PSAX 1000 поддерживает все необходимые протоколы и скорости ЛВС, включая 10/100 Мбит/с Ethernet, ATM-ENCAP (RFC 1483), а также возможность организации защищенных бридж-групп.

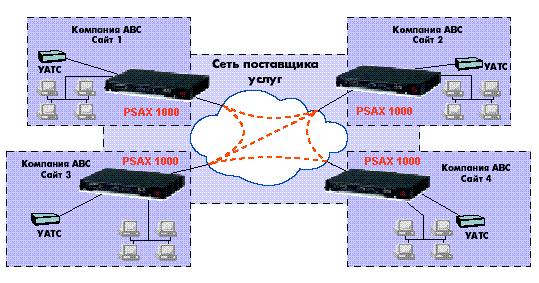

ВЧС и управляемые услуги


Услуги виртуальных частных сетей (ВЧС) стали для предприятий высоко эффективным способом реализации функций выделенных линий при одновременном сокращении затрат. В настоящее время общепризнано, что наиболее безопасные, масштабируемые и высококачественные услуги ВЧС обеспечиваются с помощью технологии ATM. При использовании в удаленных офисах шлюзов PSAX 1000 можно объединить независимые ВЧС-услуги передачи голоса, данных и видео в одном канале доступа с сохранением необходимого качества обслуживания для каждого вида трафика. Устраняя необходимость в выделении отдельных каналов для каждого вида трафика, поставщик услуг экономит на стоимости эксплуатации, оборудования и локального доступа. В то же время клиент не только получает возможность объединить унаследованные голосовые и цифровые сети, но и перейти к использованию высокопроизводительных услуг ВЧС ATM.

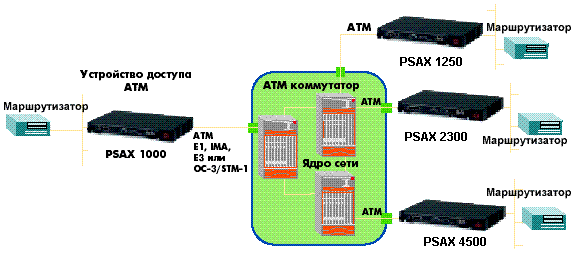

Агрегация трафика


Установленный на границе сети оператора шлюз PSAX 1000/1250/2300/4500 может объединять трафик большого числа корпоративных клиентов, передавая его на ATM-магистраль по высокоскоростным каналам STM-1 или STM-4. К магистрали трафик может передаваться по каналам nxE1, E1, E3, STM-1 и STM-4. В данном случае шлюз PSAX становится единой точкой входа в магистраль ATM, обеспечивая общее управление, эффективную параметризацию и контроль каналов вплоть до отдельных PVC. Высокая плотность концентрации также дает значительное повышение эффективности использования магистральных каналов.

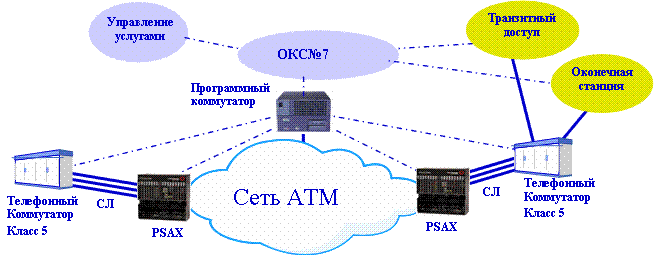

Телефония поверх ATM


Операторы могут обеспечить высокую производительность и качество передачи телефонных сигналов поверх ATM, используя шлюзы PSAX на границе сети ATM. При реализации передачи голоса поверх ATM в действующей телефонной инфраструктуре шлюз PSAX 1000/1250/2300/4500 соединяется с сетевой магистралью по каналам OC-3c/STM-1 или OC-12c/STM-4 и стыкуется с телефонными коммутаторами. Шлюз PSAX 1000/1250/2300/4500 может использоваться в качестве голосового шлюза локального доступа или междугородной/транзитной связи с поддержкой сигнализации ОКС7 для установления и обработки вызовов.

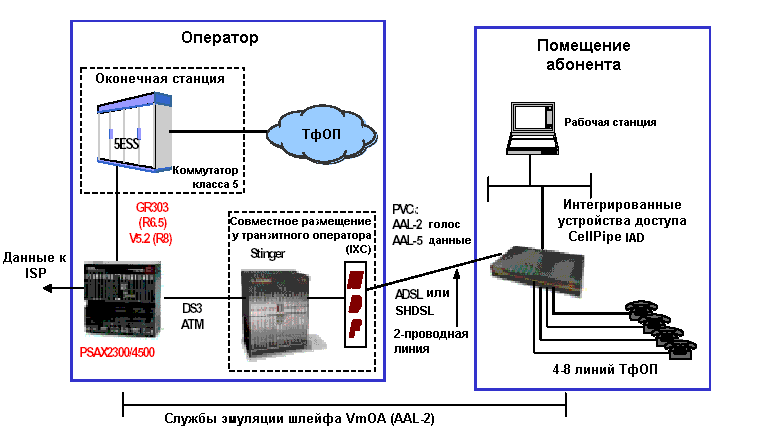

Дополнительные голосовые каналы поверх DSL


Реализованная в шлюзах PSAX 4500/2300/1250/1000 функция передачи речи и мультимедиа поверх ATM VMoA/V.5.2 позволяет создавать более экономичные решения, по сравнению с теми, где используются разветвители. Наши решения основаны на рекомендациях Форума ATM AFVMOA-00145.000 и спецификации Telcordia GR-303/V.5.2.

Шлюз PSAX обеспечивает взаимодействие с телефонными коммутаторами по каналам V.5.2. Интегрированные устройства доступа CellPipe™ IAD устанавливаются у клиентов и обеспечивают их подключение по технологии DSL, а мультиплексор (DSLAM) Lucent Stinger™ выполняет функцию агрегации цифровых абонентских шлейфов. В показанном на рисунке варианте решения на участке между шлюзом PSAX и интегрированным устройством доступа CellPipe реализована служба эмуляции шлейфа VMoA LES (Loop Emulation Service). Управление вызовами осуществляет опорно-транзитная АТС (коммутатор класса 5) своими средствами.

Концентрация цифровых абонентских линий

Сегодня малые предприятия и домашние офисы нуждаются в высокоскоростных цифровых каналах для доступа в Интернет, работы с кабельными модемами, для коммутируемого доступа. Установив шлюз PSAX, локальный оператор сможет удовлетворить все эти требования с минимальным комплектом оборудования. Универсальный набор интерфейсов системы PSAX позволяет обрабатывать высокоскоростной IP трафик Ethernet 100 Мбит/с, трафик frame relay от концентраторов DSL и ATM от кабельных модемов.

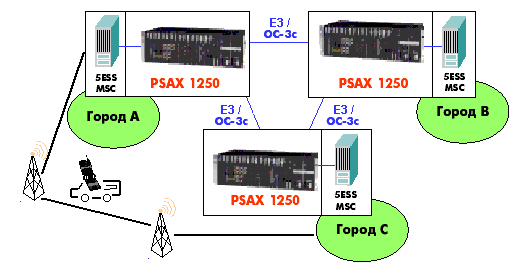

Плавное межсотовое переключение коммутаторов мобильной связи CDMA


Реализованная в шлюзе PSAX функция плавного межсотового переключения позволяет анализировать и выбирать самый сильный сигнал из поступающих от от разных базовых станций к абоненту при его перемещении между базовыми станциями.

В предыдущих вариантах реализации плавного межсотового переключения сотовые коммутаторы MSC, включая Lucent 5ESS, соединялись полносвязной сетью, которая обычно состояла из множества оптических линий OC-3c/STM-1. В отличие от этого варианта, при использование шлюза PSAX несколько каналов связи агрегируются в один. Повышается надежность сети за счет автоматического переключения (APS) на каналах OC-3c/STM-1, соединяющих коммутаторы MSC.

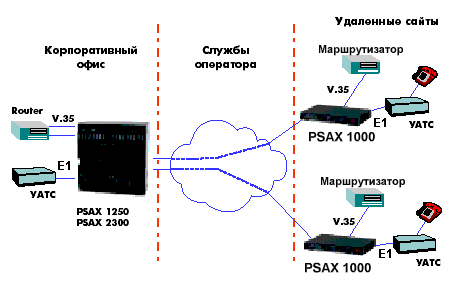

Выделенные линии поверх ATM


Поставщики услуг, продающие предприятиям выделенные линии E1, могут организовать агрегацию и доставку служб с помощью ATM. При увеличении числа клиентов масштабируемость ATM позволит расширить объем услуг при возможной конвергенции других голосовых и цифровых наложенных сетей.

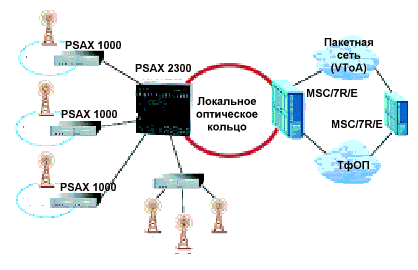

Передача беспроводного трафика


Операторы беспроводных сетей могут использовать шлюз PSAX 1000 в качестве концентратора мобильного трафика. В стандартном варианте шлюзы PSAX 1000 устанавливаются в обслуживаемых или необслуживаемых базовых станциях, где выполняют терминацию беспроводных каналов E-1 и передачу трафика на границу сети.
