Оборудование сбора и передачи данных для опасных производств

Общество с ограниченной ответственностью «Новые Системы Телеком» (ООО «НСТ») представляет линейку  взрывозащищенного оборудования «СИГМА» для применения в системах мониторинга, безопасности,  передачи видео, голоса и данных в промышленных условиях горнодобывающего предприятия (шахты и рудники). Оборудование предназначено к применению, как на поверхности: в зданиях, цехах и открытых промышленных площадках, так и в горных выработках, опасных по газу и пыли.

Вся линейка оборудования выполнена в соответствии с требованиями  Технического Регламента таможенного союза к взрывозащищенному электрооборудованию. В электрооборудовании применены следующие виды взрывозащиты: искробезопасная электрическая цепь и искробезопасное оптическое излучение.

На базе данного оборудования уже созданы готовые полнофункциональные системы:

  • Система локального позиционирования СИГМА-СЛП
  • Система мониторинга транспорта СИГМА-СМТ
  • Система подвижной радиосвязи СИГМА-СПРС
  • Система сбора и передачи информации со стационарных и мобильных приборов аэро-газового контроля

Также оборудование «СИГМА» может применяться в качестве подсистем сбора и передачи данных в других системах, таких как:

  • Система видеонаблюдения,
  • Система контроля доступа
  • и др.

Устройства линейки «СИГМА» включает проводные (Ethernet, RS-485/422) и беспроводные радио интерфейсы связи.

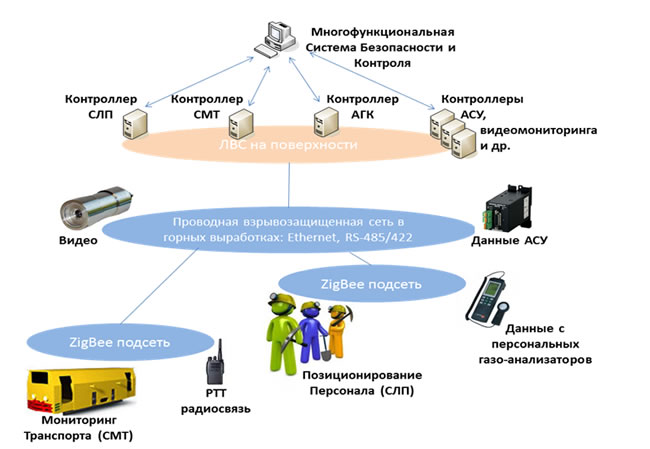

Концептуальная схема применения оборудования линейки «СИГМА» в системах контроля и безопасности шахты

Решения по передаче данных для опасных производств

Состав линейки «СИГМА»

Подсистема проводной связи:

Медиаконвертор взрывозащищенный МВ-211. Интерфейсы 1x100BaseFX (одно- или двух- волоконный), 1x10/100BaseT.
Коммутатор Ethernet взрывозащищенный КВ-212-хх.  Варианты исполнения: 2x100FX, 1x10/100T или 1x100FX, 2x10/100T. Оптический интерфейс может быть одно- или двух- волоконным.

Подсистема беспроводной связи:

Взрывозащищенный шлюз радиосети ВШР-221-хх. Интерфейсы: 1x10BaseT, 2xRS-485/422, радио. Применяется в качестве шлюза в системах СЛП, СМТ, СПРС и других, для связи с контроллером системы на поверхности.
Взрывозащищенный маршрутизатор радиосети ВМР-222-хх. Интерфейсы: 2xRS-485/422., радио. Обеспечивает маршрутизацию данных, полученных через проводные и беспроводные интерфейсы к шлюзу  системы.


Оконечное оборудование связи:

Оконечное (терминальное)  оборудование обеспечивает необходимый  функционал для конкретных приложений, работающих поверх сети связи на основе линейки «СИГМА».
Автономная радио-метка локального позиционирования, взрывозащищенная АЛПВ-231. Интерфейсы: радио.
Встраиваемый модуль локального позиционирования, взрывозащищенный МЛПВ-232-хх. Интерфейсы: радио,  2xUART
Устройство мониторинга и позиционирования, взрывозащищенное УМПВ-233-хх. Интерфейсы: радио, 1xCAN, 2xRS-485/422
Голосовой радиотерминал взрывозащищенный ГРВ-234. Интерфейсы:  радио.

Вспомогательное оборудование:

Блок дистанционного искро-безопасного питания БДПИ-241. Преобразует искро-безопасное питание 12В в искро-безопасную цепь дистанционного электропитания напряжением 45В/180мА.
