Применение беспроводных технологий для систем мониторинга, сбора данных и автоматизации технологических процессов. Система связи "СИГМА" для опасных производств.

Компания Новые Системы Телеком представляет российскую разработку НПП "Сенсорные Технологии" - линейку оборудования "СИГМА". НСТ в партнерстве с НПП "Сенсорные Технологии" осуществляет полный цикл работ, начиная с разработки продукта заканчивая внедрением решений на объект заказчика.

Оборудование разработано для применения на промышленных объектах в системах мониторинга, сбора и передачи данных, видеонаблюдения, контроля доступа, локального позиционирования (RTLS), радиосвязи, а также во взрывозащищенном исполнении для применения на опасных производствах (шахты и рудники).

Производственные задачи, которые могут быть решены с помощью системы "СИГМА"

Различные задачи учета и оперативного управления производством, основанные на знании местонахождения персонала, инструментов, приборов, техники, подвижного состава в каждый момент времени

  • Разбор и расследование инцидентов;
  • Табельный учет;
  • Инвентаризация;
  • Управление ресурсами и оптимизация производственных процессов;
  • Контроль доступа персонала на объекты и в помещения с возможностью отслеживания позиционирования как внутри помещений, так и снаружи.
  • Мониторинг и анализ состояния средств производства, окружающей среды, предупреждение нештатных ситуаций, оповещение, автоматическая и/или автоматизированная отработка протоколов действий при возникновении различных нештатных ситуаций

  • Раннее прогнозирование аварийных ситуаций по информации с разного рода датчиков (температуры, вибрации, и т.п.), установленных на технологическом оборудовании;
  • Энергосбережение путём управление освещением и отоплением;
  • Анализ газовой обстановки, данных с датчиков задымления, выдача сигналов тревоги, автоматическое включение аварийных систем, адресное оповещение как персонала в зоне опасности, так и ответственных по разным типам нештатных ситуаций.
  • Пейджинг и цифровая голосовая радиосвязь, компактная, энергоэффективная, устойчивая к помехам

    Преимущества системы

    100% Собственная разработка НПП «Сенсорные Технологии»

  • Широкие возможности по настройке взаимодействия с существующими датчиками, приборами и системам заказчика;
  • Возможность адаптации и настройки системы для решение как существующих, так и новых задач заказчика, для решения которых необходима надежная энергоэффективная система беспроводной связи между датчиками, приборами, агрегатами, персоналом и системой управления предприятия.
  • Высокая энергоэффективность

  • Низкое энергопотребление (до 0.5 Вт на узел);
  • Радиотерминалы основную часть времени, могут находиться в спящем состоянии, обеспечивая ресурс автономной работы от батарей до нескольких лет.
  • Простота развертывания и обслуживания

  • За счет самоорганизации и самовосстановления сетей;
  • Небольшие габариты и вес устройств.
  • Надежность и безопасность передачи данных

  • Устойчивость к помехам;
  • MAC уровень с поддержкой квитирования сообщений;
  • Возможность шифрования данных в радиоканале.
  • Обеспечение полного жизненного цикла системы производителем

  • Проектирование, монтаж/шеф монтаж и ввод в эксплуатацию системы;
  • Обучение персонала заказчика как эксплуатации, так и монтажу и расширению системы
  • Обслуживание, техническая поддержка, ремонт и замена вышедшего из строя оборудования.
  • Оборудование "СИГМА" для построения сетевой инфраструктуры

    Три составных сегмента мультисервисной сети связи «СИГМА»:

  • Оптическая магистральная сеть Ethernet 100Base-FX;
  • Проводная сеть передачи данных на базе интерфейсов RS-422/485;
  • Беспроводный доступ на основе стандарта IEEE802.15.4.

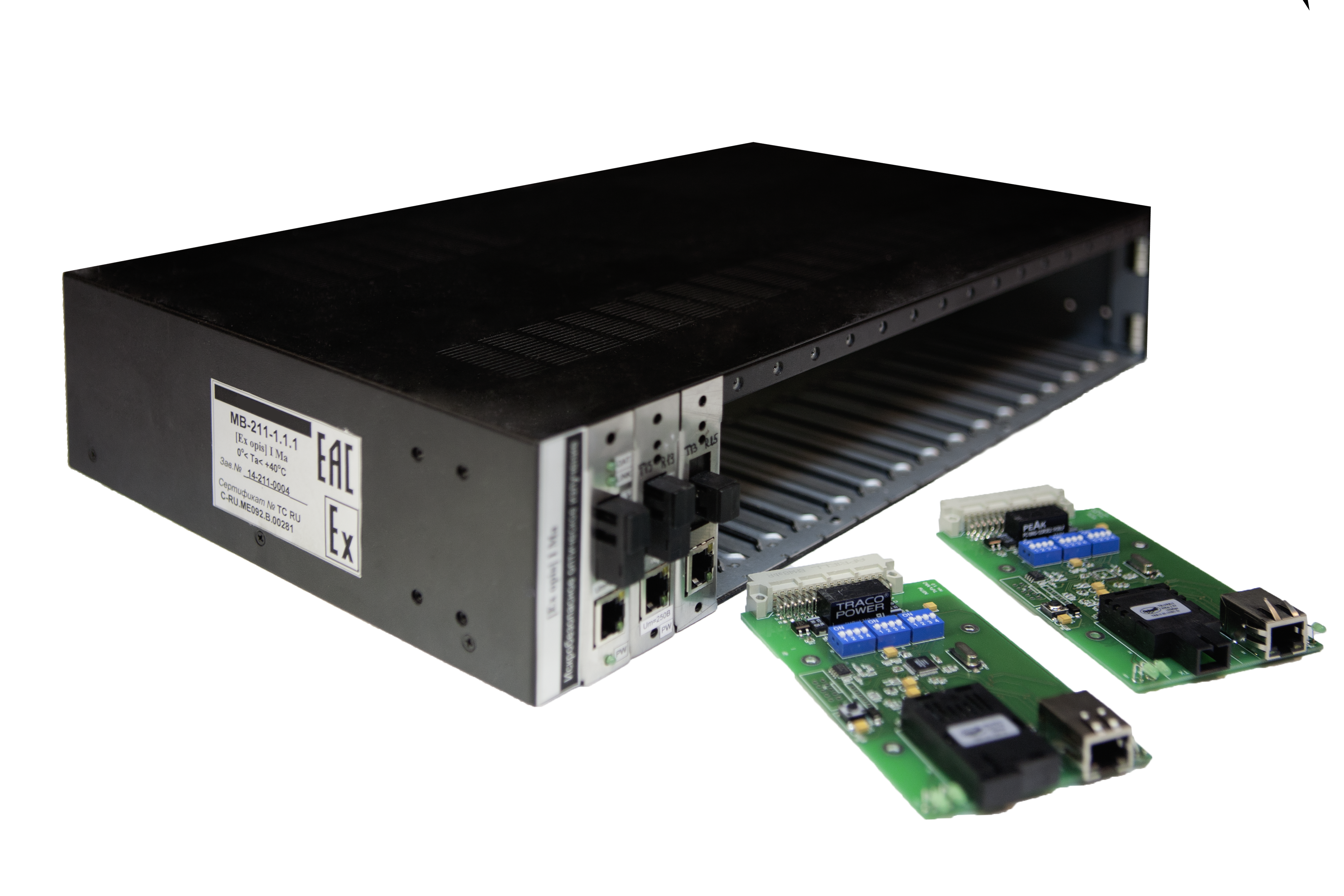

  • Медиаконвертор предназначен для сопряжения ЛВС общего пользования с взрывозащищенным сегментом сети по оптическому интерфейсу с искробезопасным оптическим излучением "opis".

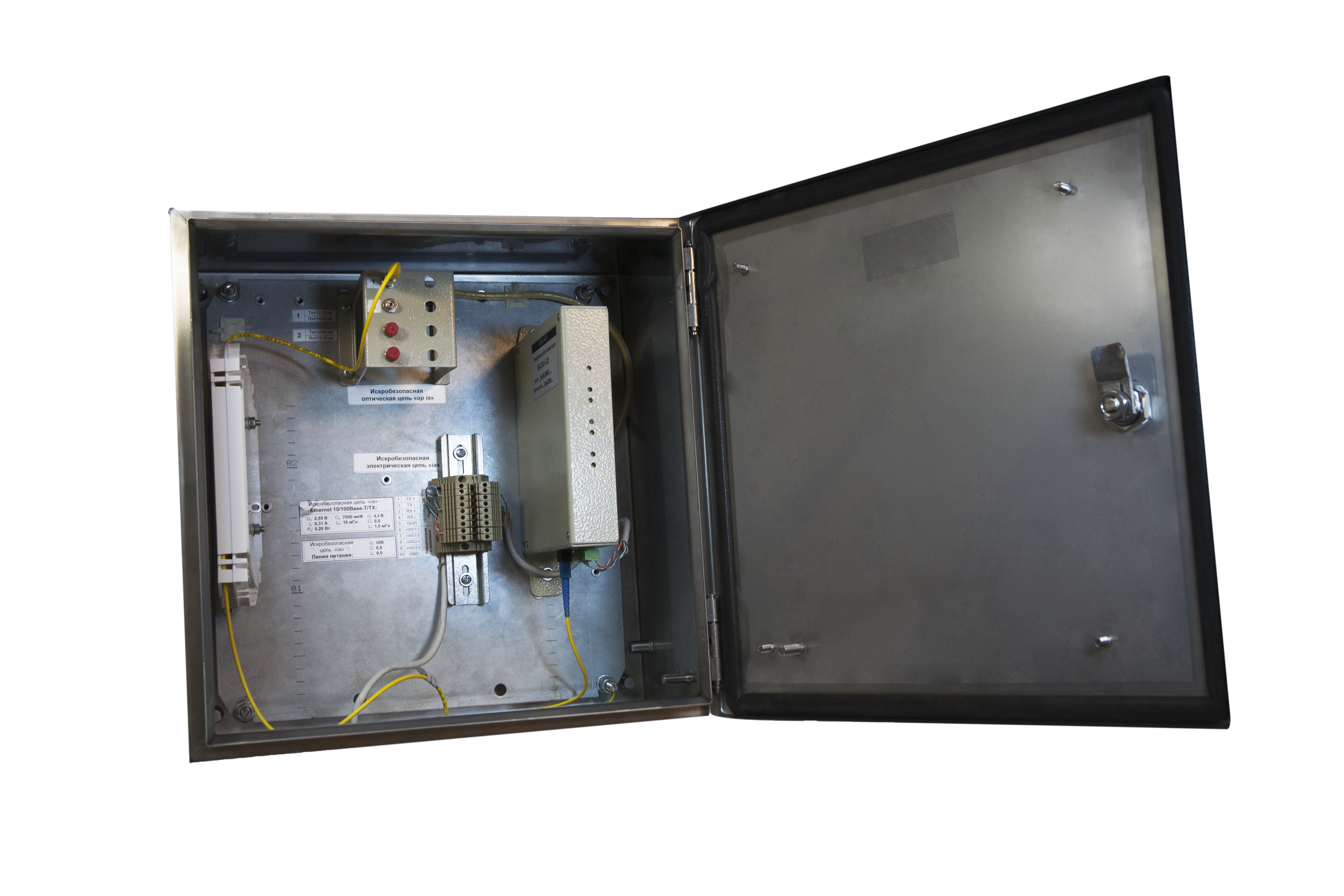

    Ethernet коммутатор предназначен для построения искробезопасного сегмента ЛВС в промышленных условиях горных выработок, опасных по газу и пыли.

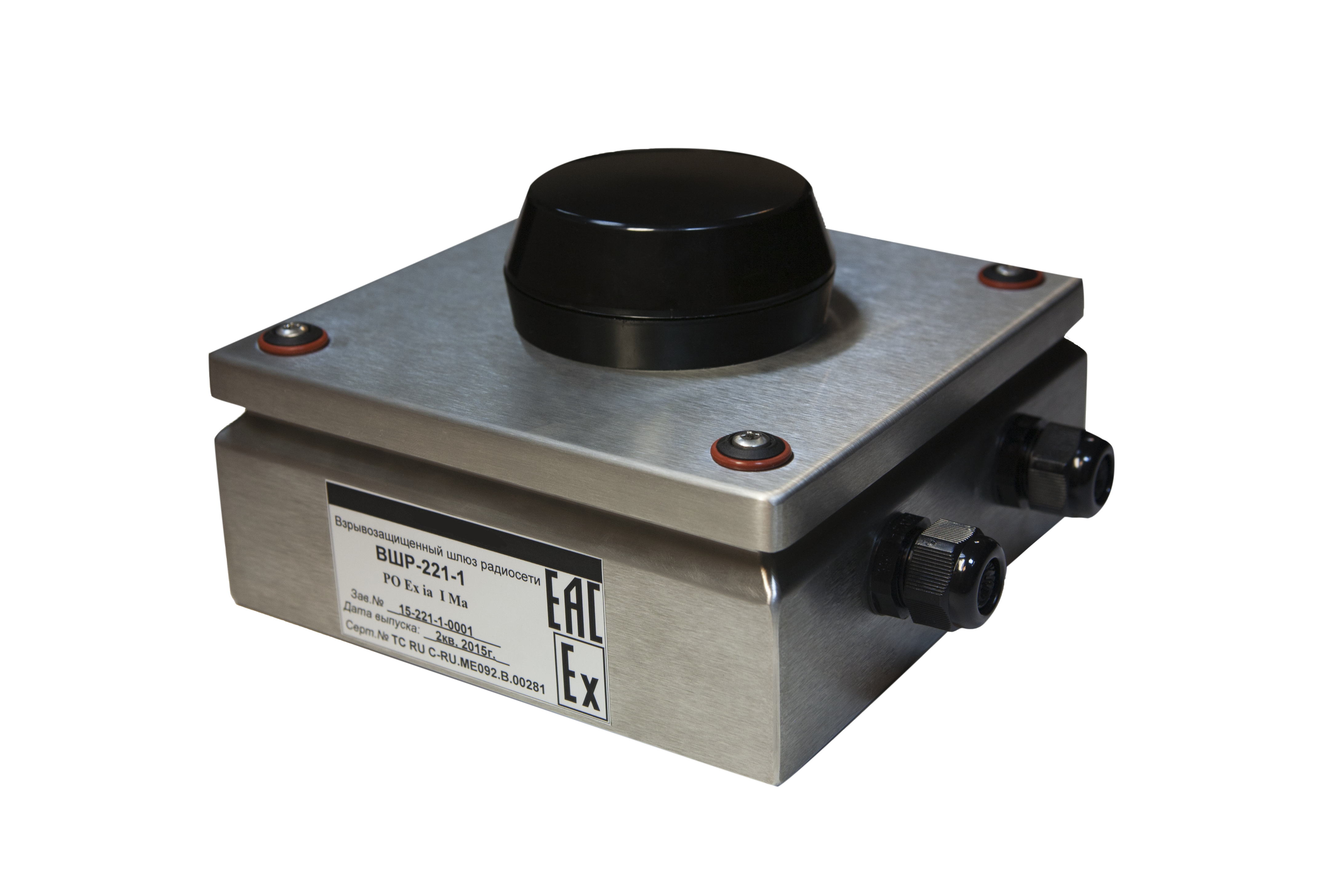

    Радиошлюз/Радиомаршрутизатор предназначен для сопряжения подсетей радиодоступа IEEE-802.15.4 с локальной взрывозащищенной сетью Ethernet.

    Программно-аппаратный комплекс используется для сбора, обработки, хранения и визуализации данных. Программно-аппаратный комплекс разрабатывается в соответствии с требованиями заказчика.

    Терминальное оборудование для сбора и передачи данных

    Базовые функции терминального оборудования "СИГМА" и оборудования других производителей, оснащенного радиомодулем "СИГМА":

  • Встроенные возможности позиционирования (локальное, зональное);
  • Обнаружение сети и обеспечение бесшовного роуминга в реальном времени при переходе из зоны покрытия одной базовой станции в зону покрытия другой;
  • Двунаправленная передача данных по радиоканалу с использованием механизма подтверждения доставки (квитирование);
  • Взрывобезопасное исполнение.

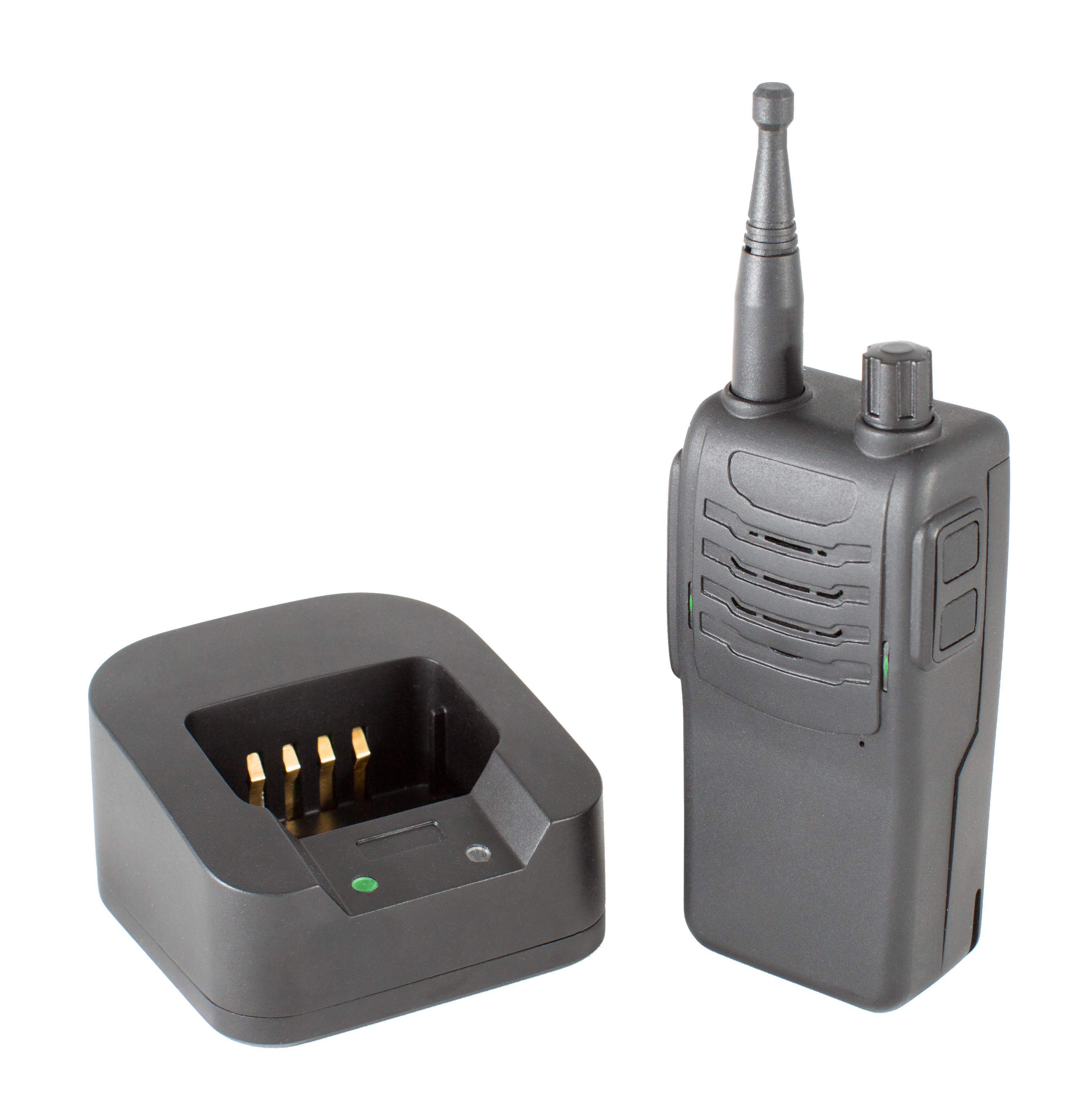

  • Радиостанция - индивидуальный носимый прибор, предназначенный для использования в системе оперативной технологической голосовой радиосвязи, развертываемой на базе комплекта оборудования "СИГМА", в том числе, в условиях, опасных по газу и пыли. Радиостанция взаимодействует с сетевым оборудованием по радио-интерфейсу и обеспечивает радиосвязь внутри рабочих групп, связь с пультом оператора на поверхности и выход через пульт оператора на абонентов учрежденческой АТС. Радиостанция автоматически обнаруживает сеть и обеспечивает бесшовный роуминг в реальном времени при переходе из зоны покрытия одной базовой станции в зону покрытия другой. Может быть использована и для решения задачи позиционирования и аварийного оповещения персонала.

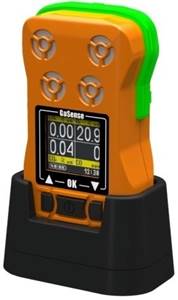

    Газоанализатор - индивидуальный носимый прибор аэрогазового контроля, используемый в подземных выработках угольных шахт и рудников, в том числе, опасных по газу и пыли. Газоанализаторы, оснащенные радиомодулем "СИГМА", позволяют передавать по радиоканалу данные о состоянии окружающей среды по газам CH4, CO, CO2, O2, получаемые прибором, а также определять и передавать место проведения измерений. Могут быть использованы для решения задачи позиционирования и аварийного оповещения персонала.

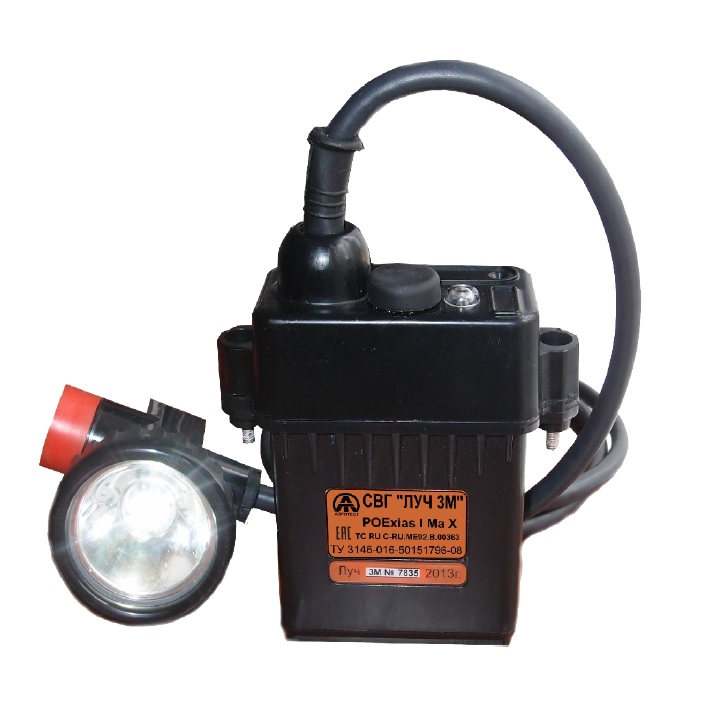

    Светильник головной - индивидуальный осветительный прибор, используемый в подземных выработках угольных шахт и рудников, в том числе, опасных по газу и пыли. Светильники, оснащенные радиомодулем "СИГМА", могут использоваться для решения задачи позиционирования и аварийного оповещения персонала.

    Радиомодуль "СИГМА" может быть интегрирован в любое устройство с цифровым интерфейсом. Встроенный радиомодуль делает устройство радиодоступным, тем самым дает возможность получать с него информацию и управлять им удаленно через сеть "СИГМА". Радиомодули могут быть дополнительно оснащены функционалом радиопейджера или рации, а также снабжаться биометрическими датчиками (например, измерять пульс), что дает возможность одновременно с местоположением контролировать физическое состояние персонала при работе в опасных зонах.
