Март 2016
Решение все-в-одном для передачи голоса и данных.

Маршрутизаторы AudioCodes

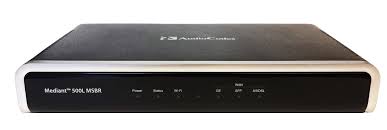

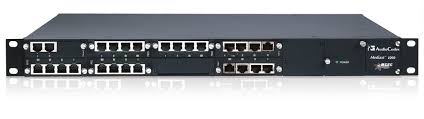

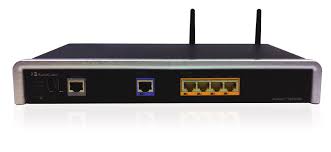

Маршрутизаторы AudioCodes: Mediant 500 MSBR, Mediant 500L MSBR, Mediant 800 MSBR и Mediant 1000 MSBR. Каждое название – это серия устройств с различными конфигурациями, которые отличаются наличием и количеством конкретных WAN/LAN интерфейсов и/или TDM интерфейсов.

К названию обычных шлюзов добавляется аббревиатура MSBR (Multi Service Business Router), что говорит о первичном предназначении этого типа устройств именно как о маршрутизаторе.

Будучи маршрутизатором, модели с TDM портами одновременно дополнительно получают функциональность голосового шлюза (от нескольких FXS до 1-2 потоков Е1). Модели с LAN портами (до 12 на Mediant 800 MSBR) одновременно являются LAN коммутатором, а при использовании лицензии SBC, устройство получает дополнительно и функциональность SBC. Есть модели со встроенной точкой доступа Wi-Fi. Существуют модели со встроенными модулями OSN, представляющими собой Intel-сервер. И эту возможность можно использовать для установки любых операционных систем и сторонних приложений или IP-PBX, реализуя на устройстве комплексные коробочные (одно устройство) решения «все в одном».

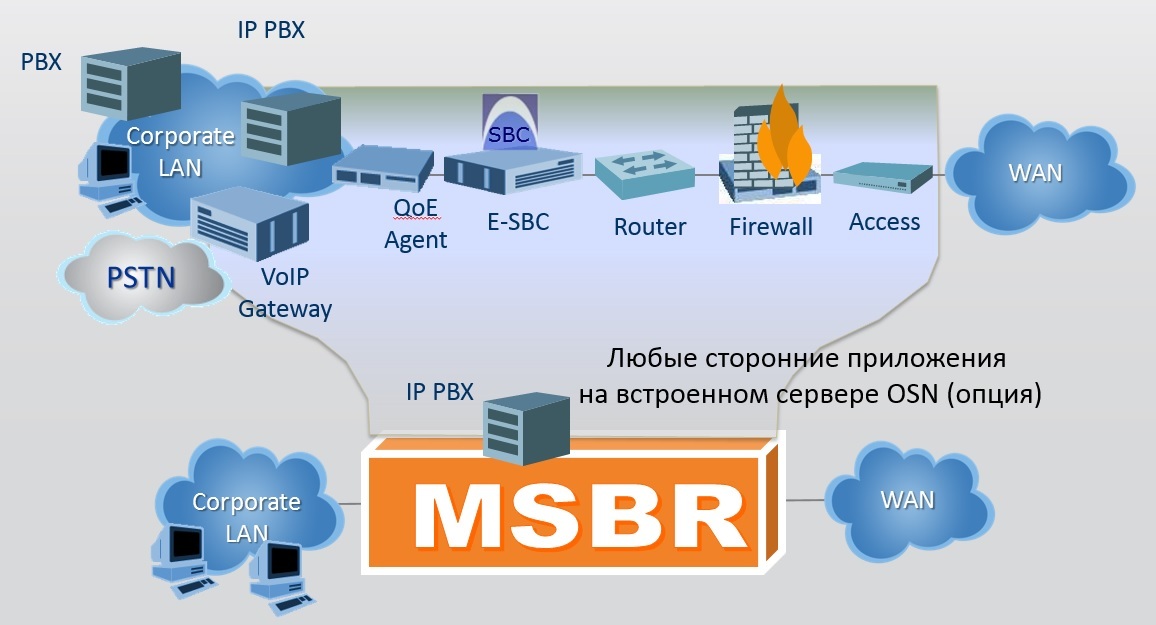

В типичном случае, при подключении офиса к провайдеру или разных офисов между собой, приходится использовать несколько устройств. Каждое из таких устройств выполняет свою функцию (каналообразующее устройство, маршрутизатор, Firewall, коммутатор, SBC, шлюз, QoS/QoE агент и т.д.). В случае использования маршрутизаторов AudioCodes, необходимость в использовании нескольких устройств отпадает. Одно устройство одновременно может выполнять несколько или все из следующих ролей:

  • Каналообразующее оборудование — различные типы WAN интерфейсов (оптика, медь, SHDSL 2/4 проводный, E1). Можно использовать до 3х WAN интерфейсов одновременно
  • Маршрутизатор с поддержкой статической и динамической маршрутизации (RIP1, RIP2, OSPFv2, BGPv4)
  • Коммутатор с GE/FE
  • Firewall
  • Голосовой шлюз
  • SIP сервер или IP-PBX
  • Пограничный контроллер сессий (SBC)
  • QoS/QoE агент для контроля качества передачи голоса и данных
  • Методы обеспечения отказоустройчивости для различных голосовых решений (SAS, CRP, SBC). В зависимости от применяемого решения и схемы включения есть возможность строить отказоустойчивые схемы по-разному (IP-PBX, виртуальная АТС, TDM backup).

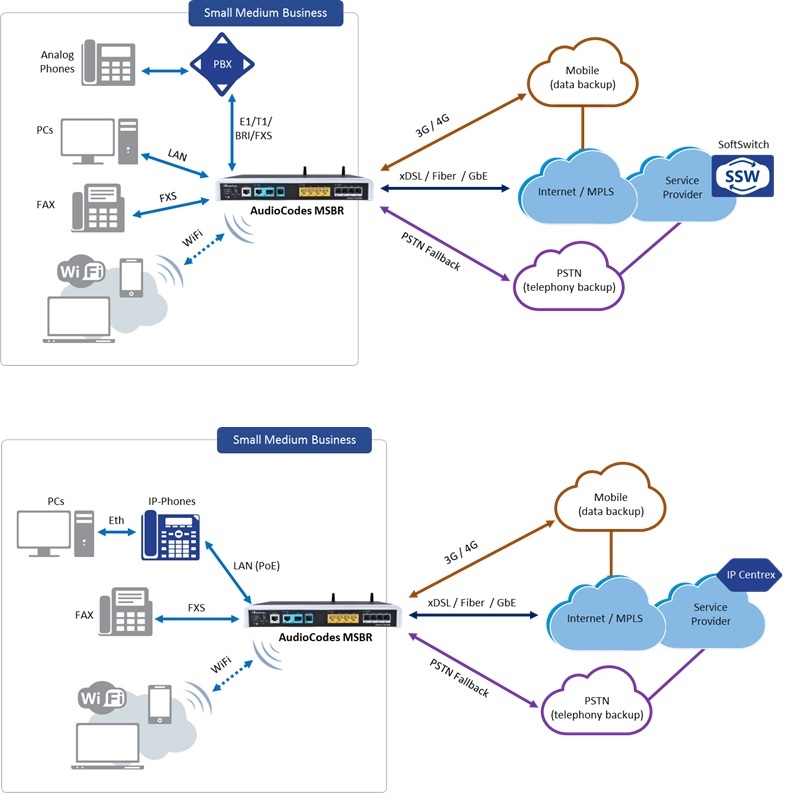

  • В итоге вы получаете одно устройство, на котором запущены и реализованы все или большинство задач для обеспечения связи в офисах. Типовые схемы для офисных включений с помощью SIP-транка и для подключения к облаку выглядят следующим образом:

    Стабильность и производительность

    Архитектура Mediant содержит несколько вычислительных ресурсов. Используются разные CPU для обработки голоса и данных и собственные DSP. Это означает наличие отдельных ресурсов для шифрования, транскодинга, обработки NAT и QoS. В итоге, это дает стабильную производительность. Обработка данных и голоса не влияет друг на друга. А стабильная производительность – ВАЖНОЕ преимущество. И суммарные цифры при оценке производительности в разрезе вышесказанного – это не только bits per second, но и packets per second (PPS).

    Возможности по маршрутизации трафика и другие традиционные функции:

    Data Routing
  • PPP, MLPPP, PPPoE, PPPoA, L2TP, IPoE, IPoA
  • ATM: Up to 8 PVCs
  • OAM-F5 (send/receive): loopback, continuity check
  • Shaping: UBR, VBR-NRT, VBR-RT, CBR
  • DHCP Client, Relay, server
  • VLAN, VRF
  • Layer 3 routing and Layer 2 bridging, Jumbo frames
  • Internal layer 2 switching
  • Static and dynamic routing (RIP1, RIP2, OSPFv2, BGPv4), Policy-Based Routing
  • Multicast routing: IGMPv2/3
  • IPv6, IPv6/IPv4 Dual Stack, ICMPv6, DHCPv6, SLAAC
  • Data Security
  • IPSec, GRE, L2TP
  • ESP – Tunnel mode
  • Encryption (AES, DES, 3DES)
  • Authentication Header
  • IKE mode – IPsec VPN
  • IDS/IPS: Fragmented traffiс; Malformed Request; Ping of Death; Properly formed request from unauthenticated source; DDoS attack; SYN flood
  • Stateful packet inspection firewall
  • DMZ
  • Port Triggering
  • Packet Filtering
  • Application Layer Gateway
  • Вся конфигурация может быть выполнена посредством командной строки. Синтаксис команд особо не отличается от общепринятых подходов, давно ставших уже визитной карточкой других производителей. Поддерживаются и другие методы управления:

  • Графический WEB интерфейс для конфигурирования и базового мониторинга – активные аварии и графики загрузки
  • Командная строка для технического персонала, скрипты для конфигурации и глубокого технического анализа с помощью Telnet/SSH/serial
  • Система управления EMS для контроля и управления любыми продуктами AudioCodes
  • Поддержка автоматических апдейтов – возможность автоматически менять конфигурационные файлы устройства и версии ПО с помощью HTTP/HTTPS
  • Поддержка TR-069

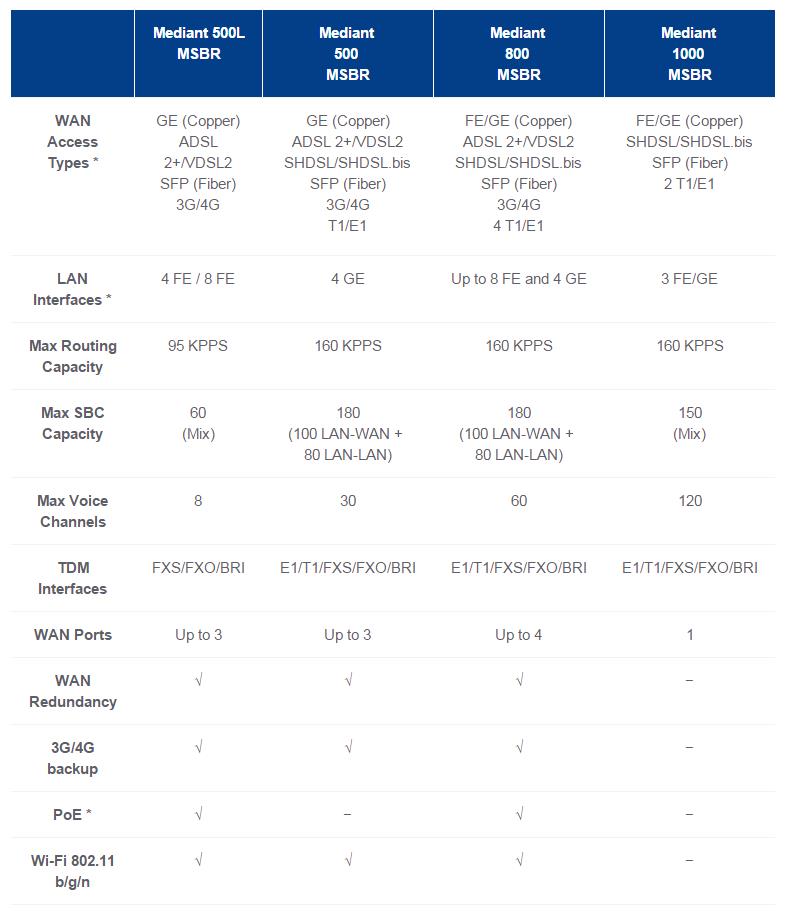

  • Для простоты рассмотрения всей линейки маршрутизаторов представим обобщенную сравнительную таблицу устройств всех серий:
