SDH сети для GSM операторов

Транспортная сеть оператора мобильной связи GSM включает беспроводной участок между мобильными терминалами абонентов и базовыми станциями, так называемую сеть радио-доступа (Radio Access Network, RAN) которая обеспечивает транспорт и агрегацию потоков с базовых станций к контроллерам базовых станций и магистральный участок, связывающий контроллеры базовых станций, мобильные коммутаторы, узлы поддержки служб GPRS.

Очевидными достоинствами использования оборудования SDH на участках доступа и магистрали транспортной сети GSM оператора являются:

  • высокая надежность и скорость восстановления сервисов;
  • возможность централизованого управления и мониторинга сети;
  • детальная проработанность стандартов;
  • передача всех типов трафика без потери качества («прозрачность передачи»);
  • очень широкий диапазон иерархии скоростей, обеспечивающий масштабирование сети в рамках одной технологии;
  • высокое качество обслуживания для любых типов трафика и в любом сочетании;
  • гибкость интерфейсов, за счет чего к магистрали можно подключить практически любое современное оборудование сети доступа;
  • простота в эксплуатации и низкие эксплуатационные расходы.

Линейка оборудования SDH следующего поколения Metropolis от Lucent Technologies позволяет предлагать операторам сотовой связи недорогие и эффективные решения по построению транспортной инфраструктуры. Это возможно благодаря наличию в линейке как компактных mini SDH устройств (Metropolis AMS, Metropolis AM, Metropolis AMU), так и более мощных модульных систем (Metropolis ADM Compact, Metropolis ADM Universal).

Оборудование mini SDH используются для транспорта потоков с базовых станций к центрам мобильной коммутации. Привлекательность использования оборудования mini SDH определяется, в первую очередь, наилучшим соответствием функциональных особенностей этих устройств (требуемое первоначальное количество трибутарных портов в базовой конфигурации и возможность их расширения, наличие линейных портов как STM-1, так и STM-4 и т. д.) их ценовым характеристикам.

Данные мультиплексоры обладают весьма важными эксплуатационными характеристиками — такими, как простота монтажа, возможность монтажа в условиях улицы или в неприспособленных помещениях, невысокая стоимость обслуживания. Все вместе делает устройства mini SDH незаменимыми при необходимости построения высококачественной первичной транспортной сети при минимизации инвестиций.

Потоки Е1 концентрируются на узлах SDH, которые, как правило, распределены на достаточно обширной территории. Количество подключаемых к узлу SDH потоков Е1, собранных с базовых станций невелико (в среднем не более десятка на каждом из узлов). Реальные потребности в пропускной способности региональной транспортной сети SDH для компании-оператора среднего размера составляют от STM-1 до STM-4 и, как правило, закладываются с неким запасом на перспективу.

Для получения всех преимуществ технологии SDH, связанных с обеспечением максимального уровня надежности транспортной сети, представляется целесообразным строить кольца доступа STM-1/STM-4, сопрягающиеся на одном или нескольких узлах сети, имеющих наивысшую плотность трибутарных потоков E1 и образующих опорную магистраль STM-16/64.

В качестве узлов концентрации большего количества потоков и, в то же время, для сопряжения колец транспортной сети необходимо использовать более мощные устройства, такие как Metropolis ADM Compact и Universal. Данные полнофункциональные мультиплексоры могут быть размещены в местах расположения мобильных, городских коммутаторов, а также в местах стыков с другими операторами.

Дополнительным преимуществом линейки Metropolis является поддержка интерфейсов Ethernet (от 10 до 1000 Мбит/с) и технологии Ethernet поверх SDH. Это дает возможность внедрять беспроводным операторам новые высокоскоростные службы передачи данных (WiFi, WiMax) поверх транспортной инфраструктуры SDH, а в дальнейшем обеспечит плавную миграцию от 2G к 3G технологиям мобильной связи.

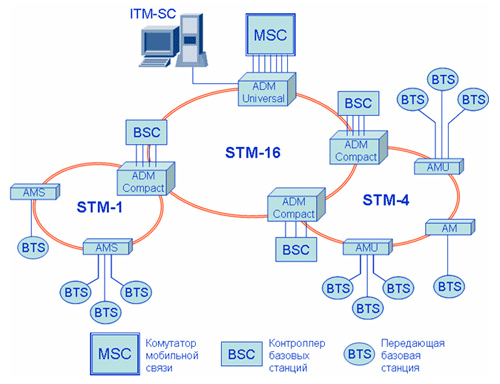

Обобщенная схема сети представлена на рисунке.
