Alcatel-Lucent 9500 MPR — радиорелейное оборудование с пакетной передачей данных

Alcatel-Lucent 9500 MPR (MPR — Microwave Packet Radio) — инновационное решение РРЛ для транспортных сетей связи, которое обеспечивает плавный переход от существующих, основанных на TDM сетей к сетям со сквозным применением IP. Это решение объединяет многие виды входящего трафика, включая 2G, 3G и WiMAX.

Ключевые особенности 9500 MPR: мультисервисный вид агрегации, при котором Ethernet является общим уровнем для передачи трафика различного типа — TDM, ATM, IP; осведомленность клиента об оказываемых услугах (управление качеством передачи данных и трафиком, определение приоритетов для услуг в зависимости от их типа); применение пакетной коммутации с пропускной способностью 16 GbE; внедрение адаптивной модуляции, обеспечивающей самое эффективное использование радиоресурса, включая изменение вида модуляции в зависимости от условий распространения.

Системные компоненты

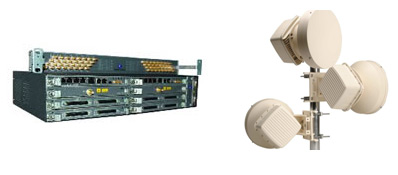

Чтобы объединить TDM, ATM, IP и радиорелейные технологии, в изделие Alcatel-Lucent 9500 MPR включены два основных компонента: радиорелейный коммутатор — внутренний модуль MSS (Microwave Service Switch) и универсальный наружный блок ODU (Outdoor Unit).

Радиорелейный коммутатор MSS

MSS способен объединить все виды трафика TDM, ATM и пакетного трафика IP в одном соединении Ethernet. Имеется два варианта исполнения MSS: 2RU устройство с 8-ю слотами для модулей интерфейсов и управления или 1RU устройство с 4-мя слотами для модулей. Оба варианта поддерживают горячую замену и имеют дополнительный слот для установки блока вентиляторов.

MSS-8 поддерживает до 6 (MSS-4 до 2) радиоканалов на одинаковых или различных частотных диапазонах. ODU для каждого канала присоединяется к карте радиомодема внутри MSS. Другие вставляемые в MSS карты обеспечивают линейные интерфейсы (TDM, ATM, IP), интерфейсы для управления и вспомогательных служб.

Наружный блок ODU V2

ODU V2 поддерживает полосу от 18xE1 до 136xE1 (от 40 до 305 Мбит/сек) и схемы мрдуляции QPSK, 16QAM, 32QAM, 64QAM, 128 QAM и 256QAM без изменения аппаратной части. Это делает возможным миграцию к полной емкости без необходимости подниматься на мачту и менять радиоблок.

ODU V2 доступен в лицензируемом диапазоне от 6 до 38 ГГц и используется совместно с MSS. ODU V2 подключается к MSS одним 50 Ом коаксиальным кабелем, который передает и принимает сигналы полезной нагрузки, телеметрии, управления и используется для подачи к ODU питания постоянным током.

Оборудование может поддерживать следующие радиоконфигурации:

  • 1+0
  • 1+1 HSB (Hot Standbay)
  • 1+1 HSB с пространственным разнесением
  • 1+1 FD (с частотным разнесением)

Интерфейсные и функциональные модули 9500MPR

Для установки в MSS доступны следующие модули:

  • Центральный модуль (Core Module), включающий пользовательские Ethernet интерфейсы: 1xSFP и 4×10/100/1000 Base-T
  • Модуль PDH доступа 32 x E1
  • Модуль ASAP (Any Service Any Port) 16 x E1 для ATM/IMA трафика
  • Модуль радиодоступа (modem card)
  • Блок вентилятора

Различные типы входящего трафика конвертируются в Ethernet пакеты перед обработкой их в Ethernet коммутаторе, избыточные пакетные заголовки на E1 затем удалаются перед передачей в радиоканал.

Основные функции

Функция Преимущество
Функция уровня мультисервисного агрегирования объединяет 2G TDM, 3G и IP/Ethernet через общий пакетный уровень. Это позволяет совместно использовать общую инфраструктуру передачи пакетов независимо от характера обслуживаемого трафика. Преобразование и передача различных технологий доступа по Ethernet достигается за счет стандартных протоколов, таких как эмуляция каналов и псевдопровод (pseudo-wire). Для всех услуг и технологий доступа на базовых станциях существует один канал передачи. Полоса пропускания радиоканала используется на 100%. Для сравнения, радиоблок TDM передает по радиоканалу несколько потоков данных (E1, Ethernet), что приводит к неэффективному использованию большей части полосы пропускания.
Благодаря использованию функции информации об услугах, различные потоки данных для услуг конечного пользователя обрабатываются согласно их требованиям к QoS, а при использовании изделий на основе TDM невозможно разделять услуги с различными требованиями к QoS. Даже при минимально необходимой полосе пропускания операторы могут легко удовлетворить потребности конечного пользователя во всех услугах, включая и не голосовые.
Оборудование 9500MPR является пакетным узлом, то есть построено на основе единой пакетной матрицы высокой емкости, которая обеспечивается общим уровнем агрегирования по Ethernet (16 Гбит/сек). Оборудование 9500MPR способно коммутировать, объединять и обрабатывать множество типов входящего трафика практически без ограниченйи и без дополнительных внешних коммутаторов.
Функция зависящей от услуг адаптивной пакетной модуляции позволяет использовать всю полосу пропускания радиоканала. Это возможно, так как схемы модуляции изменяются при изменении условий распространения и, кроме того, с доступной транспортной пропускной способностью связывается различное качество обслуживания. Ограниченные ресурсы спектра радиоканала используются эффективно при любых условиях, а их стоимость ниже, чем при аренде.
