Платформа Ekinops 360

Ekinops 360 позволяет передавать до 160 каналов по одной паре ОВ со скоростью передачи данных 10 Гбит/с, в будущем планируется поддержка до 8 Тбит/с.

Данная платформа имеет возможность передавать до 64 дуплексных каналов со скоростью 10 Гбит/с по одному волокну, в дальнейшем планируется увеличение числа каналов и их скорости.

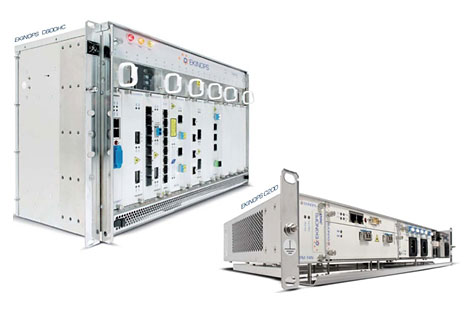

Существует два вида шасси Ekinops 360:
C200 — это модульное шасси 19″ 2RU с пятью модульными слотами и дополнительным слотом под плату управления, максимальное энергопотребление 110 Вт
C600HC — это модульное шасси 19″ 7RU с 20 модульными слотами и дополнительным слотом под плату управления, максимальное энергопотребление 720 Вт.

Оба шасси имеют размер 483 мм в ширину и 300 мм в глубину и соответствуют стандартам ETSI.

Все модули шасси поддерживают «горячую» замену. Это шасси операторского класса с резервированными источниками питания, съемными вентиляторами и воздушными фильтрами.

Версия с питанием от переменного тока доступна в виде съемного модуля для C200 или посредством внешнего подключения к C200 и C600HC.

Платформа Ekinops 360 состоит из следующих модулей: оптические мультиплексоры (Mux/Demux), ROADM — модули, оптические усилители (OA).

Модули Mux/Demux могут стекироваться, тем самым обеспечивая гибкое увеличение полосы пропускания оптического канала без прерывания трафика.

На сегодняшний день платформа Ekinops 360 объединяет в себе передовые технологии такие, как технология T-Chip®, которая быстро и экономично может адаптироваться таким образом, чтобы данная система могла отвечать новым требованиям, которые диктует бурно развивающаяся отрасль связи.

Основные функции Ekinops 360

  • Гибкая, масштабируемая архитектура благодаря использованию технологии
  • Высокая масштабируемость по мере роста сети при минимальных инветсициях
  • единая платформа для городских, региональных и магистральных сетях
  • дальность передачи для системы 10G: до 2000 км (без преобразования О-Е-О)
  • Ekinops DynaFEC — одна из прогрессивных технологий по исправлению ошибок и улучшению OSNR
  • C/DWDM технологии в одном конструктиве
  • экономичные ROADM модули на 2, 8 направлений
  • Технология «масштабируемый усилитель», позволяет оптимизировать CAPEX & OPEX в зависимости от количества каналов
  • Объединение нескольких протоколов на одной длине волны (Mix Ethernet, video, Escon, SONET/SDH,...)
  • поддержка протяженных пролетов (до 300 км) с полной пропускной способностью системы
  • Экономичные сервисные модули для различных приложений
  • Функциональность шлюза для протоколов:
    • LAN PHY и WAN PHY
    • OC-192 и LAN PHY
  • Компактные шасси: 2RU и 7RU
  • Низкая задержка на распространение сигнала через WDM систему
  • Низкое энергопотребление
  • Поддержка электрического канала управления. Электрический канал управления, не требует дополнительных плат для организации канала управления за счет мультиплексирования оптическими транспондерами информации канала управления и передаваемого сигнала. ESC позволяет упростить структуру сети, улучшить бюджет оптической мощности системы, увеличить надежность, снизить затраты.
  • SONET/SDH PM и RMON для сети Ethernet
  • Поддержка стандартных трансиверов SFP и XFP
  • Резервирование на стороне линии 1+1
  • Инверсное мультиплексирование на скорости 10 Гбит/с для увеличения дальности работы по старым оптическим кабелям
  • интеграция с устаревшими DWDM системами

Возможности агрегации Ekinops 360

Используя технологию Ekinops DynaMux®, реализуемую с помощью T-Chip® платформа Ekinops 360 может объединять различные сервисы с различной скоростью на одной длине волны с необходимой пропускной способностью.

Эта функциональность включает агрегацию фактически любой комбинации потоков 100Mb, GbE, Fibre Channel (1G/2G/4G), OC-3/12/48 и STM-1/4/16 и несжатых видеосигналов (HD-SDI, SD-SDI, ASI) в поток данных 10 Гбит/с стандарта ITU-T G.709 или OC-192. Все выше приведенные сервисы могут эффективно мультиплексироваться с высокоскоростным сервисом (FC 10G, 10GE, STM-64/OC-192) в более высокоскоростной канал 40G, а в будущем в 100G.

Технология Ekinops T-Chip® обеспечивает гибкую поддержку различных линейных форматов и кодов. Используя возможность агрегации трафика, значительно уменьшается количество длин волн на сети, а также снижаются общие расходы на сети C/DWDM на 30%~50%.

Платформа Ekinops поддерживает передовые методы мультиплексирования, которые позволяют объединять на одной длине волны различные сервисы такие, как: GE, FC1G, видеосигналы HD/SD, OC-3/12/48 и STM-1/4/16. Наличие этой возможности крайне востребовано в случае, когда на одном узле связи присутствуют все выше перечисленные сервисы.

Различные клиентские сигналы инкапсулируются в соответствие с рекомендацией G.709, в структуру кадра включается также канал DCC и опционально FEC.

Метод FEC применяется для коррекции ошибок в приложениях для магистральных транспортных сетей.

Модули агрегации используют сменные SFP — модули, позволяя осуществлять первичное развертывание системы с небольшим количеством интерфейсов. Можно добавлять интерфейсы SFP для поддержки большего числа клиентов на уже используемой длине волны без перерыва в обслуживании и с минимальными дополнительными расходами.

В заключении, система Ekinops 360 поддерживает функции ADM. Различный сервис с различными скоростями может мультиплексироваться в одну длину волны, а затем с помощью ADM необходимый сервис может выделяться на любом узле связи с помощью одного мукспондера, который устанавливается на узлах, где требуется осуществить ввод/вывод трафика.
